我們在繪制科研圖像時，經常會遇到對位圖和矢量圖的選擇問題，本文將著重探討二者的定義及區別，以供諸位參考。
1、圖像類型與定義：
矢量圖：是由一些用于數學方式描述的曲線組成，其基本組成單元是錨點和路徑。
位圖：也稱為點陣圖或像素圖，由像素構成。如放大到一定程度，就會發現其是由一個個像素組成。
2、圖像類型與分辨率：

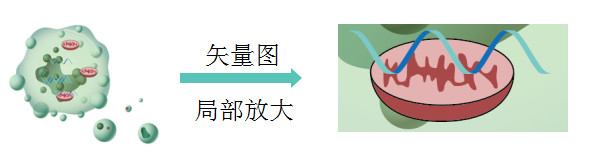

矢量圖沒有分辨率的概念，可以將它縮放到任意大小和以任意分辨率在輸出設備上打印出來，都不會影響清晰度。

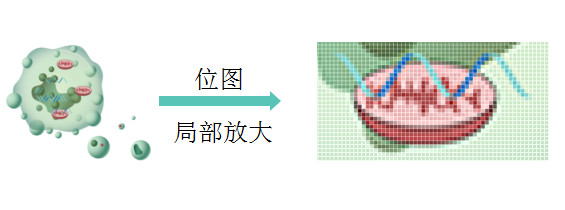

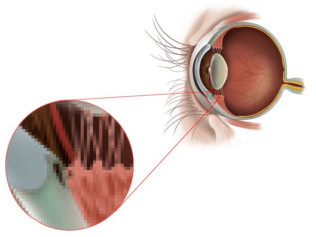

位圖是由一個一個像素點組成，當放大圖像時，像素點也放大了，但每個像素點表示的顏色是單一的，所以在位圖放大后就會出現咱們平時所見到的馬賽克狀。
3、圖像類型與色彩：
位圖表現的色彩比較豐富，可以表現出色彩豐富的圖象，可逼真表現自然界各類實物。
矢量圖形由于數學公式量的限制，色彩展現的豐富度有限或者較困難，無法表現逼真的實物，矢量圖常常用來表示標識、圖標、Logo等簡單直接的圖像。
如下兩幅圖中可以看出位圖的色彩更加豐富。

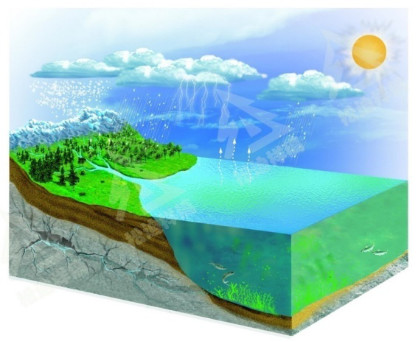

位圖圖像

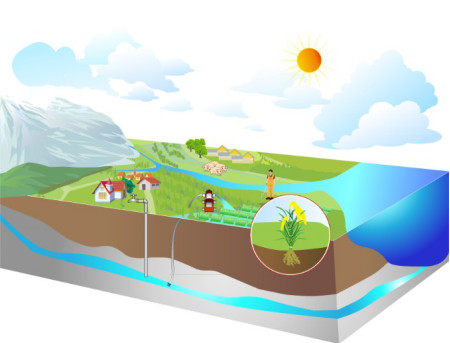

矢量圖圖像
4、圖像類型與文件格式：
位圖的文件格式很多，如*.bmp、*.pcx、*.gif、*.jpg、*.tif、photoshop的*.psd等。
矢量圖形格式也很多，如AdobeIllustrator的*.AI、*.EPS和SVG、AutoCAD的*.dwg和dxf、Corel DRAW的*.cdr等。
5、圖像類型與相互轉化：
矢量圖可以通過繪圖軟件轉化為位圖，但位圖要想轉換為矢量圖必須經過復雜而龐大的數據處理，而且生成的矢量圖質量也會有很大的出入。
